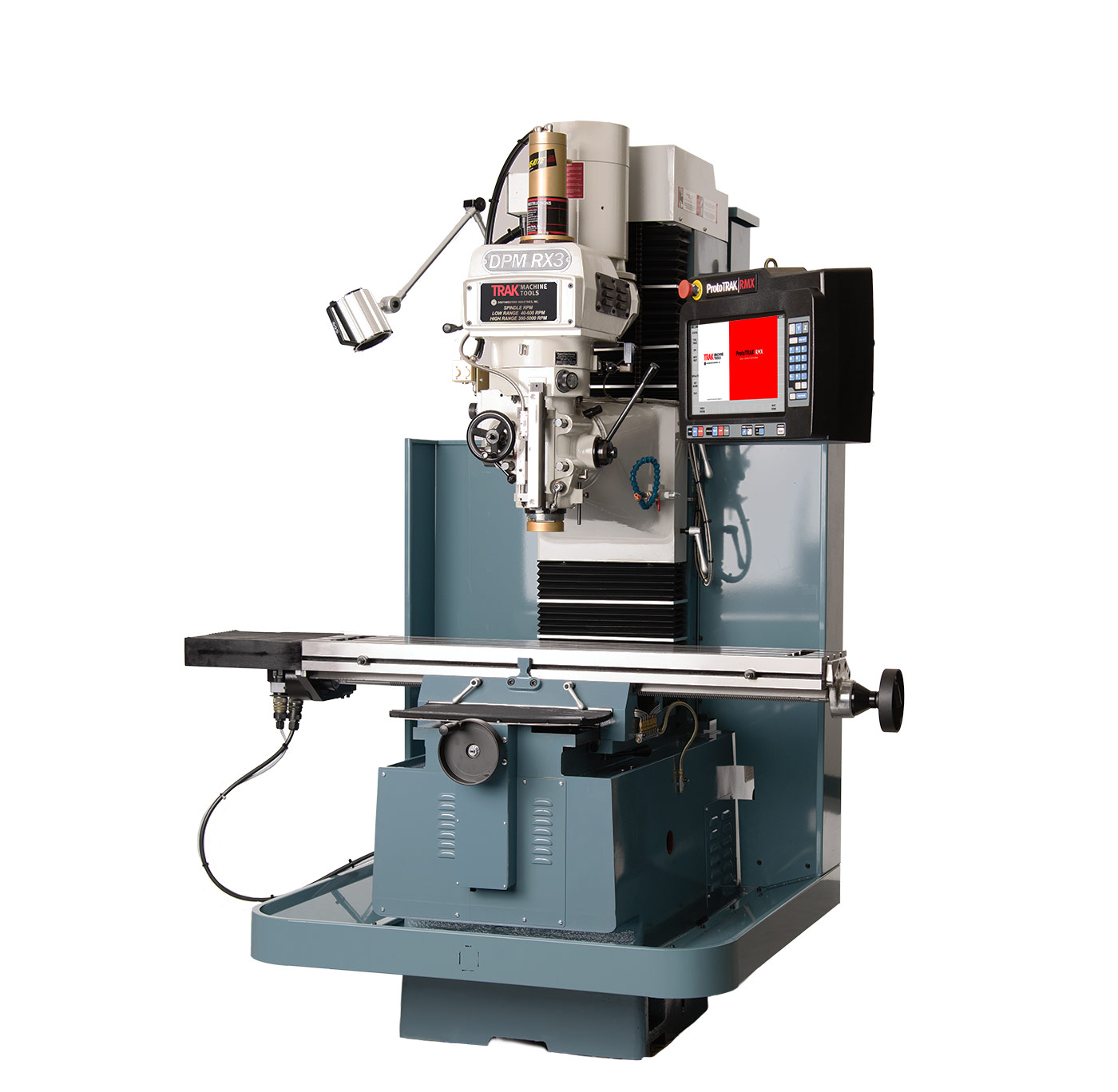

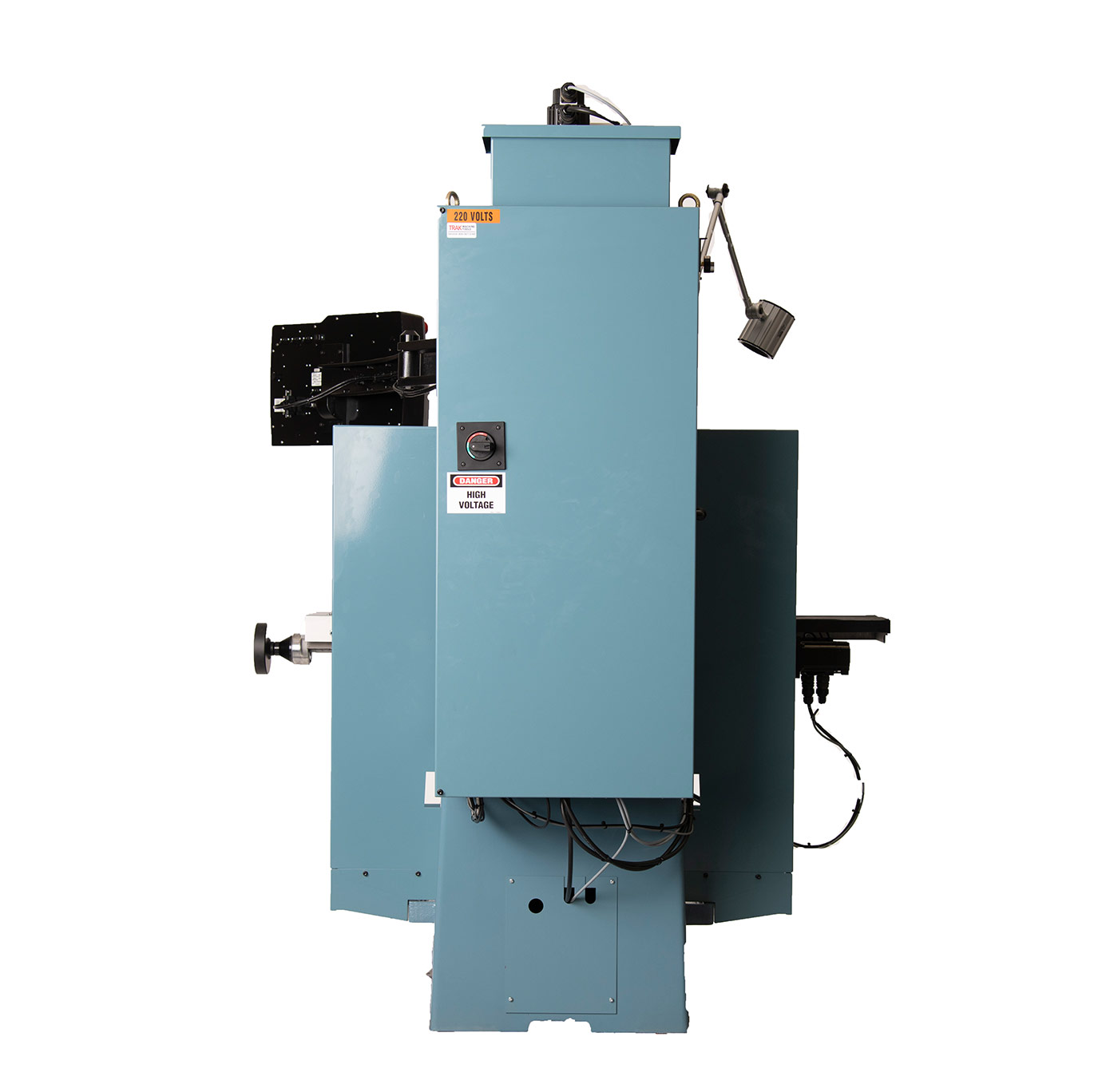

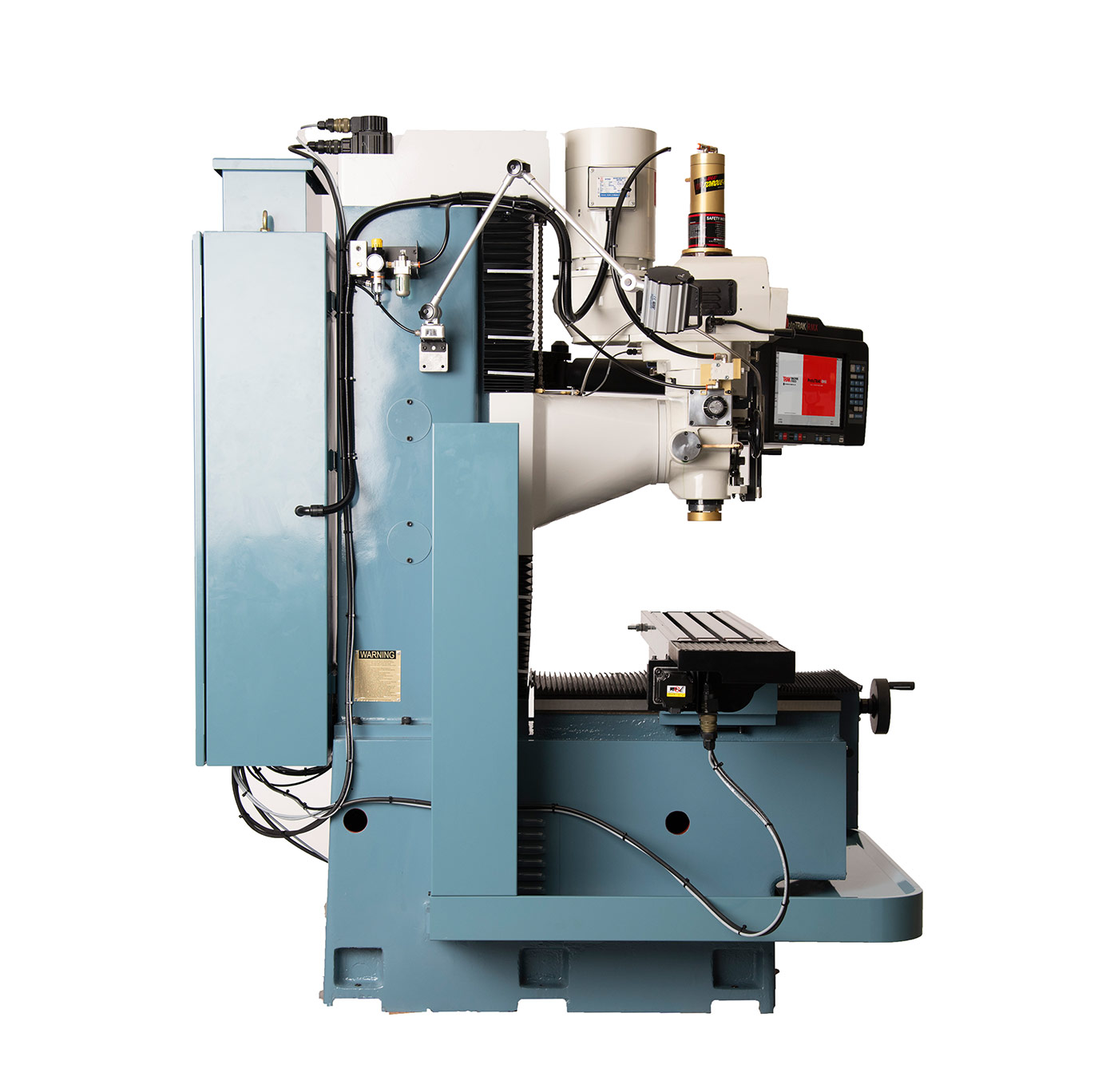

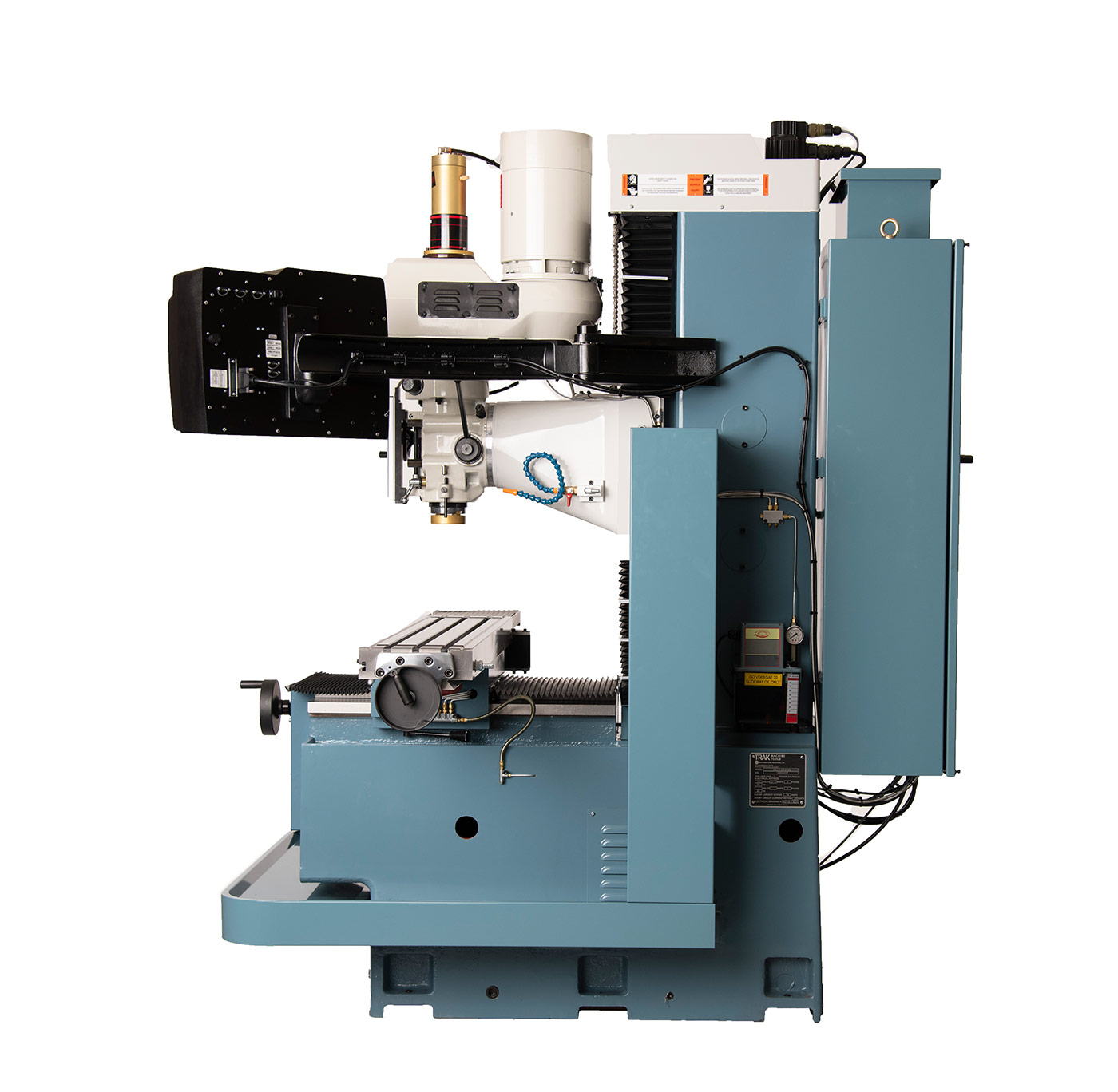

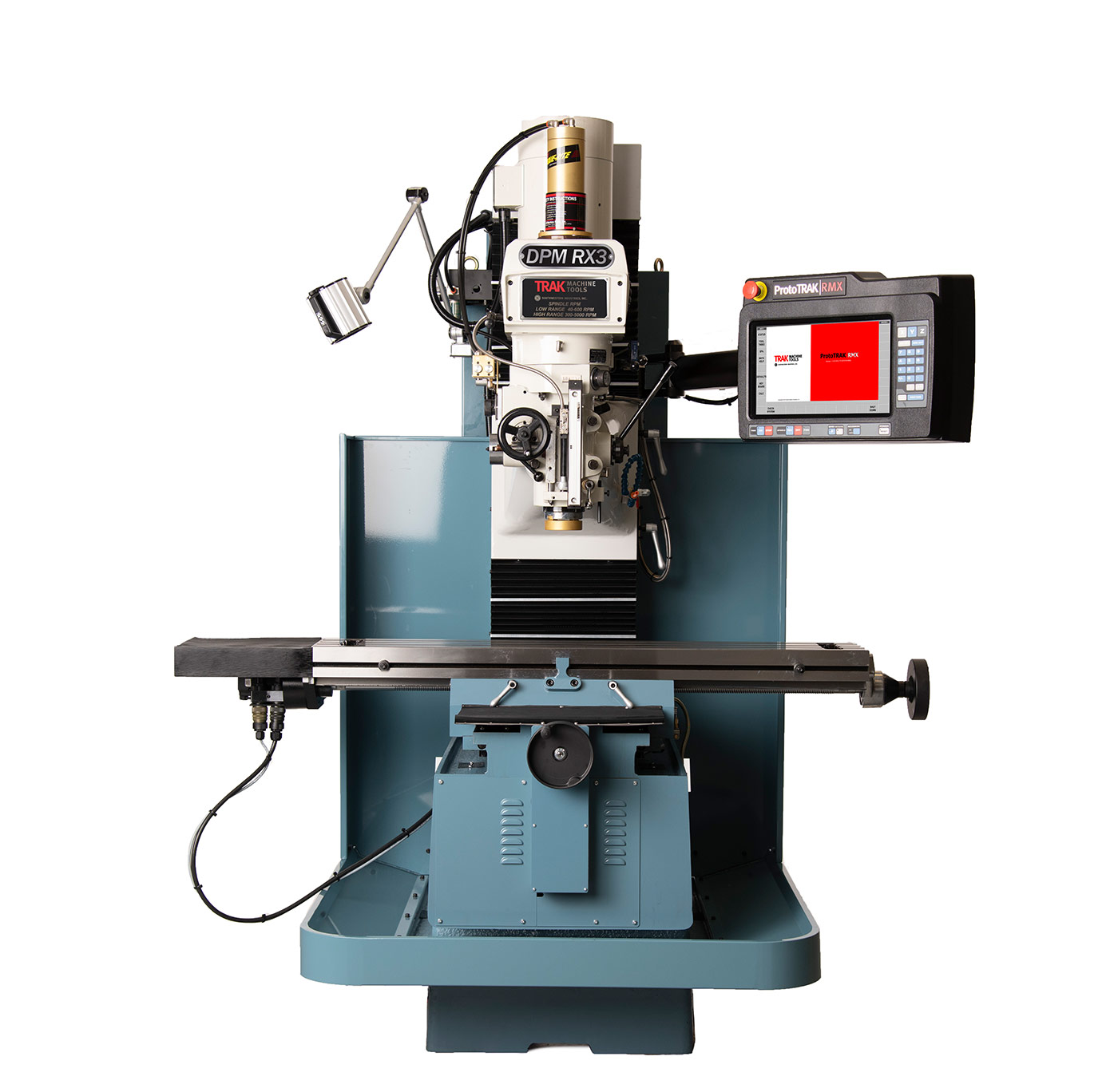

| RX2 | RX3 | RX5 | RX7 | |
|---|---|---|---|---|
| Modelo del Controlador CNC ProtoTRAK | RMX | RMX | RMX | RMX |
| Tamaño de la Mesa | 1,244.60 x 228.60 mm | 1,270 x 254 mm | 1,270 x 304.80 mm | 1,930.40 x 355.60 mm |
| Ranuras en T (Numero de Ranuras X Ancho) | 3 x 16 mm x 63.50 mm | 3 x 16 mm x 62.99 mm | 3 x 16 mm x 64 mm | 4 x 16 mm x 63.5 mm |
| Desplazamiento ( X, Y, Z)* | 787.40 x 406.40 x 590.5 mm Nota | 800.10 x 431.80 x 647.70 mm Nota | 1042.40 x 520.70 x 609.60 mm | 1524 x 596.90 x 584.20 mm |
| Diámetro de la Caña (Quill) | 85.725 mm (3 3/8″) | 100.012 mm (3 15/16″) | 100.012 mm (3 15/16″) | 115.824 mm (4.56″) |
| Recorrido de la Caña (Quill) | 127 mm (5″) | 127 mm (5″) | 127 mm (5″) | 139.7 mm (5.5″) |
| Conicidad del Portaherramientas | R8 | Cono 40 | Cono 40 | Cono 40 |
| Rango de Velocidades del Husillo (RPM) | 40 - 600, 300 - 5000 | 40 - 600, 300 - 5000 | 40 - 600, 300 - 5000 | 40 - 600, 300 - 5000 |
| Dist. Centro Husillo a la Cara de la Columna | 469.90 mm (18.5″) | 520.70 mm (20.5″) | 520.70 mm (20.5″) | 609.60 mm (24″) |
| Inclinación del Cabezal (lado a lado) | +/- 90° | +/- 90° | +/- 90° | +30° Sentido Horario -90° Sentido Antihorario Nota |
| Avance de la Caña por Revolución del Husillo | 0.0381/0.0762/0.1524 mm | 0.0381/0.0762/0.1524 mm | 0.0381/0.0762/0.1524 mm | 0.0381/0.0762/0.1524 mm |
| Motor del Husillo - Vari-Speed (HP) | 3 HP | 5 HP | 5 HP | 7.5 HP |
| Requerimientos Eléctricos | 200-240V, 3P, 27A | 200-240V, 3P, 35A | 200-240V, 3P, 35A | 200-240V, 3P, 42A |
| Peso Máximo de la Pieza Trabajo | 599.28 kg | 599.28 kg | 799.04 kg | 998.80 kg |
| Altura de la Mesa desde el Fondo de la Base | 933.45 mm (36.75″) | 933.45 mm (36.75″) | 1,016 mm (40″) | 984.25 mm (38.75″) |
| Altura Máxima desde la Nariz del Husillo hasta la Mesa | 647.70 mm (25.5″) | 655.574 mm (25.81″) | 655.574 mm (25.81″) | 641.096 mm (24.25″) |
| Altura Mínima de la Máquina | 2.200 m (86.625″) | 2.223 m (87.5″) | 2.223 m (87.5″) | 2.232 m (87.875″) |
| Altura Máxima de la Máquina | 2.508 m (98.75″) | 2.552 m (100.5″) | 2.591 m (102″) | 2.667 m (105″) |
| Ancho de la Máquina Incluyendo la Mesa | 1.810 m (71.25″) | 1.867 m (73.5″) | 2.391 m (94.13″) | 2.794 m (110″) |
| Largo con la Puerta del Tablero Elec. Cerrada | 1.862 m (73.31″) | 1.946 m (76.63″) | 2.096 m (82.5″) | 2.400 m (94.5″) |
| Largo con la Puerta del Tablero Elec. Abierta | 2.385 m (93.88″) | 2.454 m (96.63″) | 2.616 m (103″) | 3.023 m (119″) |
| Ancho Total Incluyendo el Desplazamiento Completo de la Mesa | 2.604 m (102.53″) | 2.597 m (102.25″) | 3.329 m (131.06″) | 4.280 m (168.5″) |
| Disposición en Piso (Huella) de la Máquina | 587.50 x 1,028.70 mm | 609.60 x 1,100.07 mm | 609.60 x 1,229.36 mm | 1,080.01 x 1,600.20 mm |
| Peso Neto / Peso de Envío | 1,452.80 / 1,589 | 1,861.40 / 1,997.60 | 1,997.60 / 2,133.80 | 3,395.92 / 3,495.80 |
| Avance Rápido en X, Y, Z (mm por minuto) | "Manivelas Mecánicas: 6,350 en XYZ Manivelas Electrónicas: 10,160 en XY y 6,350 en Z" |
"Manivelas Mecánicas: 6,350 en XYZ Manivelas Electrónicas: 10,160 en XY y 6,350 en Z" |
10,160 en XY y 6,350 en Z | 10,160 en XY y 6,350 en Z |
| Capacidad del Depósito de Refrigerante | 10 galones | 10 galones | 10 galones | 15 galones |
| Capacidad Máxima de Taladrado (diámetro) | 25.4 mm (1″) de diámetro | 25.4 mm (1″) de diámetro | 25.4 mm (1″) de diámetro | 25.4 mm (1″) de diámetro |
| Capacidad Máxima de Fresado | 49.161 cm³/min | 81.935 cm³/min | 81.935 cm³/min | 114.709 cm³/min |
| Capacidad Máxima de Roscado | ¾ - 10 | 1 - 8 | 1 - 8 | 1 - 8 |
Bandeja de virutas y escudo contra salpicaduras instalados en la fabrica (recomendado). La bandeja de virutas está instalada en la parte inferior de la máquina y el protector contra salpicaduras está instalado verticalmente frente al gabinete eléctrico.
Un interruptor manual para detener o continuar la ejecución del programa.
Carro de herramientas de Huot® y herramienta preestablecida. Herramientas no incluidas.
Guarda para la mesa con puertas deslizantes para proteger al usuario de las virutas y el refrigerante, y mantener al operador alejado de la pieza y herramienta durante el maquinado en CNC. El interruptor de bloqueo (interlock) en la puerta está conectado al CNC. Las funciones de DRO y TRAKing están permitidas con la puerta abierta pero la puerta debe permanecer cerrada para todas las operaciones automáticas de CNC dentro del Modo Ejecutar (Run).
Lámpara de trabajo brillante y duradera tipo LED con soporte de grado industrial.
Prensa de precisión Marca Kurt® de 6″ (15.24 cm) y material de montaje – modelo DX6. Se abre hasta 9″ (22.86 cm).
El único aspersor de líquido refrigerante que no crea neblina, Fog Buster® dirige de forma precisa un fino chorro de refrigerante a la herramienta y a la pieza de trabajo.
La sensación de control manual de los volantes de mano reales, pero nuestros volantes electrónicos llevan la potencia del CNC a su alcance a través de funciones como TRAKing y DO ONE. Estándar para TRAK DPM RX5 y TRAK DPM RX7.
Una barra de tracción Torque-Rite® instalada desde la fábrica. Se puede ordenar como CAT o NMTB/NST. La barra de tracción tipo CAT es más larga para roscarse en los portaherramientas que tienen la empuñadura para cambiadores de herramientas, o la perilla de retención removida.
Escalas de vidrio de una marca popular son montadas en la mesa y carro transversal.
La bomba de refrigerante opcional está montada en la parte posterior de la columna de la máquina. Está conectada al panel eléctrico para su funcionamiento a través de la tecla Accesorio (Accesory) en el panel frontal del CNC.
Soportes e interruptores para definir los límites máximos de desplazamiento. Activar el interruptor causará que los servomotores se apaguen.
La opción de Memoria USB consiste en una unidad de memoria externa de grado industrial marca Delkin®. Este dispositivo es insuperable en confiabilidad y velocidad de acceso a archivos, y es la opción de almacenaje para nuestros propios ingenieros.
VIDEO: Descripción General de la Opción de Memoria USB TRAK®
TRAK ofrece una garantía extendida de 2 años para este producto.
La función Clear Off (Limpiar) permite la remoción del material de la pieza desde afuera hacia adentro, dejando sólo los contornos y protuberancias que usted desee. Esta opción es fácilmente programada desde la máquina y sirve tanto con modelos Parasolidos como con DXF.
VIDEO: Demostración de Programación de la Función Clear Off (Limpiar) | CNC ProtoTRAK RMX
Escriba, guarde y después ejecute programas con Eventos de Ciclos Enlatados RX en controladores ProtoTRAK Anteriores, ya sean en Eventos .CAM o formato .GCD.
VIDEO: VIDEO: Instalación de Software ProtoTRAK Sin Conexión
La opción MTConnect de TRAK permite a los clientes agregar funcionalidad MTConnect® a sus máquinas fácil y rápidamente, de modo que los datos de la máquina puedan ser recolectados utilizando el protocolo estándar de MTConnect.
Software de terceros no incluido.
Permite la programación y el control de refrigerante, aire (para Fog Buster® u otros sistemas de refrigerante accionados por aire), indexador de pulso y señal de salida programable.
Permite la programación y el control de:
Clear Off permite eliminar el material de la pieza de afuera hacia adentro, dejando solo los salientes y perfiles que desee. Esta opción se programa fácilmente en la máquina y funciona con los modelos DXF y Parasolid.
