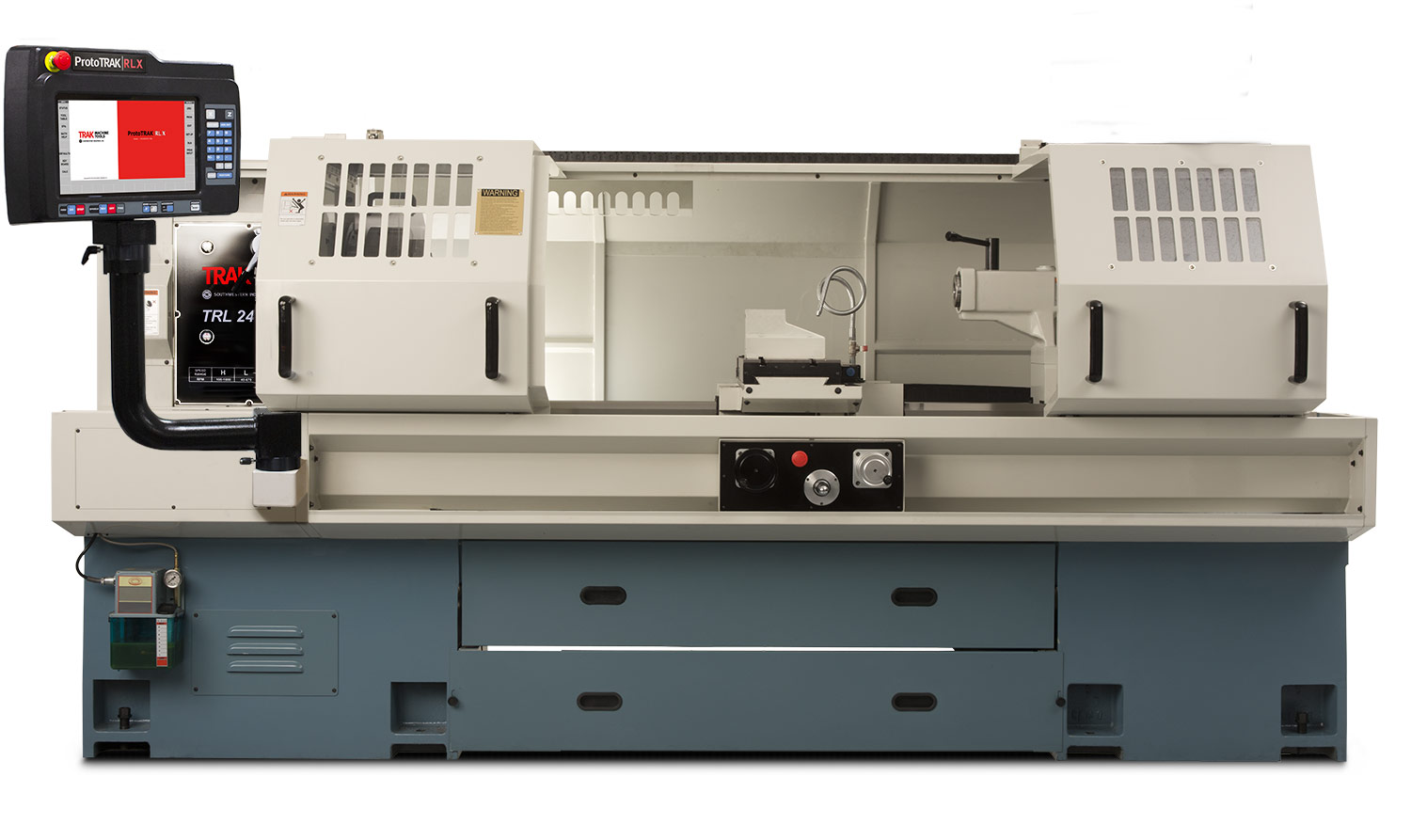

| 1440EX | 1630RX | 1630HS-RX | 1845RX | 2470RX | 3060RX | 30120RX | |
|---|---|---|---|---|---|---|---|
Modelo del Controlador CNC ProtoTRAK |
ELX | RLX | RLX | RLX | RLX | RLX | RLX |
Capacidad |
|||||||
| Altura de Centros | 177.8 mm | 203.2 mm | 203.2 mm | 228.6 mm | 304.8 mm | 419.1 mm | 419.1 mm |
| Distancia Entre los Centros | 1,016 mm | 762 mm | 762 mm | 1,143 mm | 1,778 mm | 1,524 mm | 2,997.2 mm |
| Diámetro Admitido Sobre las Guías de la Bancada | 355.6 mm | 406.4 mm | 406.4 mm | 459.74 mm | 609.6 mm | 838.2 mm | 838.2 mm |
| Diámetro Admitido Sobre las Alas del Carro Principal | 355.6 mm | 406.4 mm | 406.4 mm | 431.8 mm | 609.6 mm | 838.2 mm | 838.2 mm |
| Longitud de la Abertura de la Bancada | N/A | N/A | N/A | N/A | N/A | 393.7 mm | 393.7 mm |
| Diámetro Admitido Sobre la Abertura de la Bancada | N/A | N/A | N/A | N/A | N/A | 1104.9 mm | 1104.9 mm |
| Diámetro Admitido Sobre el Carro Transversal | 177.8 mm | 218.44 mm | 218.44 mm | 231.9 mm | 368.3 mm | 520.7 mm | 538.48 mm |
| Longitud Máxima de Torneado (Desplazamiento de Eje Z) | N/A | N/A | N/A | N/A | N/A | 520.7 mm | 538.48 mm |
| Desplazamiento del Carro Transversal | 203.2 mm | 215.9 mm | 215.9 mm | 269.2 mm | 317.5 mm | 520.7 mm | 520.7 mm |
| Altura Máxima Permitida de la Herramienta | 19.05 mm | 19.05 mm | 19.05 mm | 25.4 mm | 25.4 mm | 38.1 mm | 38.1 mm |
| Capacidad del Depósito de Refrigerante | 11.35 litros | 30.28 litros | 30.28 litros | 49.21 litros | 56.78 litros | 134.7 litros | 181.7 litros |
| Bomba de Aceite - Lubricación de las Guías | N/A | 2 litros | 2 litros | 2 litros | 2 litros | 2 litros | 2 litros |
| Tipo de Lubricación del Cabezal | N/A | 5.6 litros | 5.6 litros | 7 litros | 20 litros / 23.84 litros con el enfriador de aceite opcional | N/A | 32.1 litros |
| Velocidad de Movimiento Rápido (Rapid) | 100 IPM en el Eje Z 100 IPM en el Eje X |
400 IPM en el Eje Z 200 IPM en el Eje X |
400 IPM en el Eje Z 200 IPM en el Eje X |
400 IPM en el Eje Z 200 IPM en el Eje X |
400 IPM en el Eje Z 200 IPM en el Eje X |
400 IPM en el Eje Z 200 IPM en el Eje X |
400 IPM en el Eje Z 200 IPM en el Eje X |
Bancada |
|||||||
| Ancho de la Bancada | 205.74 mm | 320.04 mm | 320.04 mm | 340.36 mm | 370.07 mm | 457.20 mm | 500.12 mm |
| Altura de la Bancada | 269.24 mm | 320.04 mm | 320.04 mm | 314.96 mm | 381 mm | 400.05 mm | 474.98 mm |
Cabezal |
|||||||
| Nariz del Husillo (Sujeción del Mandril (Chuck)) | D1-4 | D1-6 | A2-4 | D1-6 | D1-8 | A2-11 | A2-11 |
| Diámetro de Paso de Barra A Través del Husillo | 39.62 mm | 53.84 mm | 39.87 mm | 59.94 mm | 103.88 mm | 160.02 mm | 160.02 mm |
| Conicidad del Portaherramientas | MT#5 | MT#6 | MT#5 | MT#6 | MT#8 | No tiene cono Morse (MT) | No tiene cono Morse (MT) |
| Conicidad en el Adaptador de Reducción | 3 | N/A | N/A | MT#4 | MT#5 | MT#5 | MT#5 |
| Diámetro del Husillo en el Rodamiento de Bolas Delantero | 59.94 mm | 80.01 mm | 65.02 mm | 85.09 mm | 139.95 mm | 199.89 mm | 199.89 mm |
| Número de Rodamientos de Bolas | 2 | 2 | 5 | 2 | 2 | 2 | 2 |
| Número de Velocidades o Rangos | 12 | 1 | 1 | 2 | 2 | 2 | 2 |
| Rango de Velocidades del Husillo (RPM) | 60 - 2,400 | 150 - 2,500 | 150 - 4,000 | 80 - 850, 250 - 2,500 | 40 - 670, 100 - 1,800 | 20 - 415, 40 - 1,300 | 20 - 415, 40 - 1,300 |
| Diámetro Interior de la Rosca del Husillo (Final del Husillo) | N/A | M56 x 2MM Pitch | M56 x 2MM Pitch | N/A | N/A | N/A | N/A |
Contracabezal (Contrapunto) |
|||||||
| Desplazamiento del Vástago de la Caña (Quill) | 127 mm | 146.05 mm | 146.05 mm | 152.4 mm | 215.9 mm | 203.2 mm | 203.2 mm |
| Diámetro de la Caña (Quill) | 40 mm | 59.94 mm | 59.94 mm | 65.02 mm | 88.9 mm | 104.9 mm | 104.9 mm |
| Conicidad de la Caña (Quill) | MT#3 | MT#4 | MT#4 | MT#4 | MT#5 | MT#6 | MT#6 |
Motor del Husillo |
|||||||
| Potencia del Motor | 5 HP | 7.5 HP | 7.5 HP | 10 HP | 15 HP | 30 HP | 30 HP |
Requerimientos Eléctricos - Máquina |
|||||||
| Voltaje (Voltios) | Controlador: 110V Máquina: 200V - 240V |
200V to 240V | 200V to 240V | 200V to 240V | 200V to 240V | 480V +/- 10% (432V to 528V) |
480V +/- 10% (432V to 528V) |
| Corriente de Carga Completa (Amperes) | Controlador: 8A Máquina: 15A |
44A | 44A | 54A | 73A | 62A | 62A |
| Núm. de Fases / Frecuencia (Hertz) | Controlador: 1/60 Máquina: 3/60 |
3/60 | 3/60 | 3/60 | 3/60 | 3/60 | 3/60 |
Dimensiones |
|||||||
| Dimensiones Netas (Largo x Ancho x Alto), Peso | 1.85 m x 1.11 m x 144 m 816.4 kg |
2.08 m x 1.14 m x 1.83 m 1,248.5 kg |
2.08 m x 1.14 m x 1.83 m 1,248.5 kg |
2.24 m x 1.40 m x 1.78 m 1,491.3 kg |
3.28 m x 2.13 m x 2.01 m 2,951 kg |
3.8 m x 2.2 m x 2.24 m 6,336 kg |
5.4 m x 2.19 m x 2.24 m 8,581.9 kg |
| Dimensiones de Envío (Largo x Ancho x Alto), Peso | 1.98 x 1.24 x 1.7 m 997.7 kg |
2.21 x 1.14 x 1.78 m 1,552.68 kg |
2.21 x 1.14 x 1.78 m 1,587.57 kg |
2.31 x 1.32 x 2.01 m 1,725.2 kg |
3.40 x 1.65 x 2.01 m 3,401.94 kg |
4.11 x 2.29 x 2.44 m 7,937.86 kg |
5.64 x 2.29 x 2.44 m 9,525.43 kg |
Otro |
|||||||
| Motor de la Bomba del Refrigerante (HP)** | 1/8 HP | 1/8 HP | 1/8 HP | 1/8 HP | 1/8 HP | 1/4 HP | 1/4 HP |
| Freno del Motor del Husillo | Magnético | Dinámico | Dinámico | Dinámico | Dinámico | Dinámico | Dinámico |
| Dureza de la Superficie de las Guías de Desplazamiento | 400-450 HB | 400-450 HB | 400-450 HB | 480-560 HB | 480-560 HB | 480-560 HB | 480-560 HB |
| Tipo de Lubricación del Cabezal | Lubricación por salpicadura | Baño de aceite | Grasa | Baño de aceite | Baño de aceite | Baño de aceite | Baño de aceite |
Opciones |
|||||||
| Juego (Kit) de Herramientas | 3/4″ | 3/4″ | 3/4″ | 3/4″ o 1″ | 1″ | 1-1/4″ | 1-1/4″ |
| Mandril (Chuck) | 152.4 mm, D1-4 | 203.2 mm, D1-6 | 152.4 mm, A2-4 | 203.2 mm, D1-6 | 304.8 mm, D1-8 | 508 mm, A2-11 | 508 mm, A2-11 |
| Cierre de Boquillas 5C (Collet Closer) | D1-4 | D1-6 | A2-4 | D1-6 | N/A | N/A | N/A |
| Torre Portaherramientas Opcional | N/A | 3/4″, 8 Posiciones 3/4″, 4 Posiciones |
3/4″, 8 Posiciones 3/4″, 4 Posiciones |
3/4″ o 1″, 8 Posiciones 3/4″ o 1″, 4 Posiciones |
1″, 8 Posiciones 1″, 4 Posiciones |
1″, 8 Posiciones | 1″, 8 Posiciones |
Puede ser configurado para funcionar como lo ordene la tecla "Accesory" en el panel frontal de la ProtoTRAK RLX.
Para tornos de la serie RX: una lámpara estilo tubo montada en la parte inferior de la carcasa del chip y una lámpara de brazo oscilante montada en la parte superior del torno.
Montaje directo, con mordazas principales y superiores independientes. Los mandriles (chucks) ofrecidos para cada modelo son los correspondientes a las RPM máximas de cada torno.
| Torno | Mandril (Chuck) | Diámetro de Paso A Través del Agujero |
|---|---|---|
| 1630RX | 8″ / D1-6 | 2.36″ |
| 1630HS-RX | 6″ / A2-4 | 1.77″ |
| 1845RX | 8″ / D1-6 | 2.36″ |
| 2470RX | 12″ / D1-8 | 4.16″ |
| 3060RX | 20″ / A2-11 | 7.48″ |
| 30120RX | 20″ / A2-11 | 7.48″ |
Refrigerante suministrado en cada herramienta. No disponible para el 1440EX o el 30120RX.
| Torno | Herramientas |
|---|---|
| 1630RX | 3/4″ |
| 1630HS-RX | 3/4″ |
| 1845RX | 3/4″ or 1″ |
| 2470RX | 1″ |
No disponible para el 1440EX o el 30120RX.
| Torno | Herramientas |
|---|---|
| 1630RX | 3/4″ |
| 1630HS-RX | 3/4″ |
| 1845RX | 3/4″ or 1″ |
| 2470RX | 1″ |
AHORA DISPONIBLE: Los kits opcionales de barra de mandrinar/portabrocas están disponibles para herramientas de 3/4″ o 1″.
Opcional para los tornos 1630RX y 1630HS-RX. Estándar en todos los demás modelos.
Los juegos (kits) de herramientas Dorian® hacen que los cambios de herramienta sean fáciles y rápidos. Cambios repetibles a una precisión de 0.0254 mm (0.001"). El juego (kit) incluye:
| Torno | Herramientas |
|---|---|
| 1440EX | 3/4″ |
| 1630RX | 3/4″ |
| 1630HS-RX | 3/4″ |
| 1845RX | 3/4″ or 1″ |
| 2470RX | 1″ |
| 30120RX | 1-1/4″ |
| Torno | Diámetro |
|---|---|
| 1440EX | 10″ |
| 1630RX | 14″ |
| 1630HS-RX | 14″ |
| 1845RX | 14″ |
| 2470RX | 20″ |
| 3060RX | 30″ |
| 30120RX | 30″ |
| Torno | Diámetro | Tipo |
|---|---|---|
| 1440EX | 1.97″ | Puntas de Latón Macizo |
| 1630RX | 5″ | Puntas de Latón Macizo |
| 1630HS-RX | 5″ | Puntas de Latón Macizo |
| 1845RX | 3.94″ | Puntas de Latón Macizo |
| 2470RX | 6.5″ | Puntas de Latón Macizo |
| 3075RX | 5.5″ | Puntas de Latón Macizo |
| 3060RX | 0.79 - 7.87″ | Puntas de Latón Macizo |
| 30120RX | 0.79 - 7.87″ | Puntas de Latón Macizo |
| Torno | Diámetro | Tipo |
|---|---|---|
| 1440EX | .20 to 2.36″ | Tipo Rodillos |
| 1630RX | .500 to 5.5″ | Tipo Rodillos |
| 1630HS-RX | .500 to 5.5″ | Tipo Rodillos |
| 1845RX | 0.4 to 7.87″ | Tipo Rodillos |
| 2470RX | 1.5 to 8″ | Tipo Rodillos |
Un interruptor manual para detener o continuar la ejecución del programa.
Lámpara de trabajo brillante y duradera tipo LED con soporte de grado industrial.
Soportes e interruptores para definir los límites máximos de desplazamiento. Activar el interruptor causará que los servomotores se apaguen.
La opción de Memoria USB consiste en una unidad de memoria externa de grado industrial marca Delkin®. Este dispositivo es insuperable en confiabilidad y velocidad de acceso a archivos, y es la opción de almacenaje para nuestros propios ingenieros.
VIDEO: Descripción General de la Opción de Memoria USB TRAK®
TRAK ofrece una garantía extendida de 2 años para este producto.
Función TRAKing para los programas durante la ejecución, Función GO TO (Ir A) alguna Dimensión en Modo DRO (Lectura Digital).
Escriba, guarde y después ejecute programas con Eventos de Ciclos Enlatados RX en controladores ProtoTRAK Anteriores, ya sean en Eventos .CAM o formato .GCD.
Señal de salida programable.
VIDEO: VIDEO: Instalación de Software ProtoTRAK Sin Conexión
No disponible para el CNC ProtoTRAK ELX.
No disponible para el CNC ProtoTRAK ELX.
La opción MTConnect de TRAK permite a los clientes agregar funcionalidad MTConnect® a sus máquinas fácil y rápidamente, de modo que los datos de la máquina puedan ser recolectados utilizando el protocolo estándar de MTConnect.
Software de terceros no incluido.
